Guida Completa alle Argille da Modellare: Terracotta, Terraglia, Refrattaria, Gres e Porcellana a Confronto

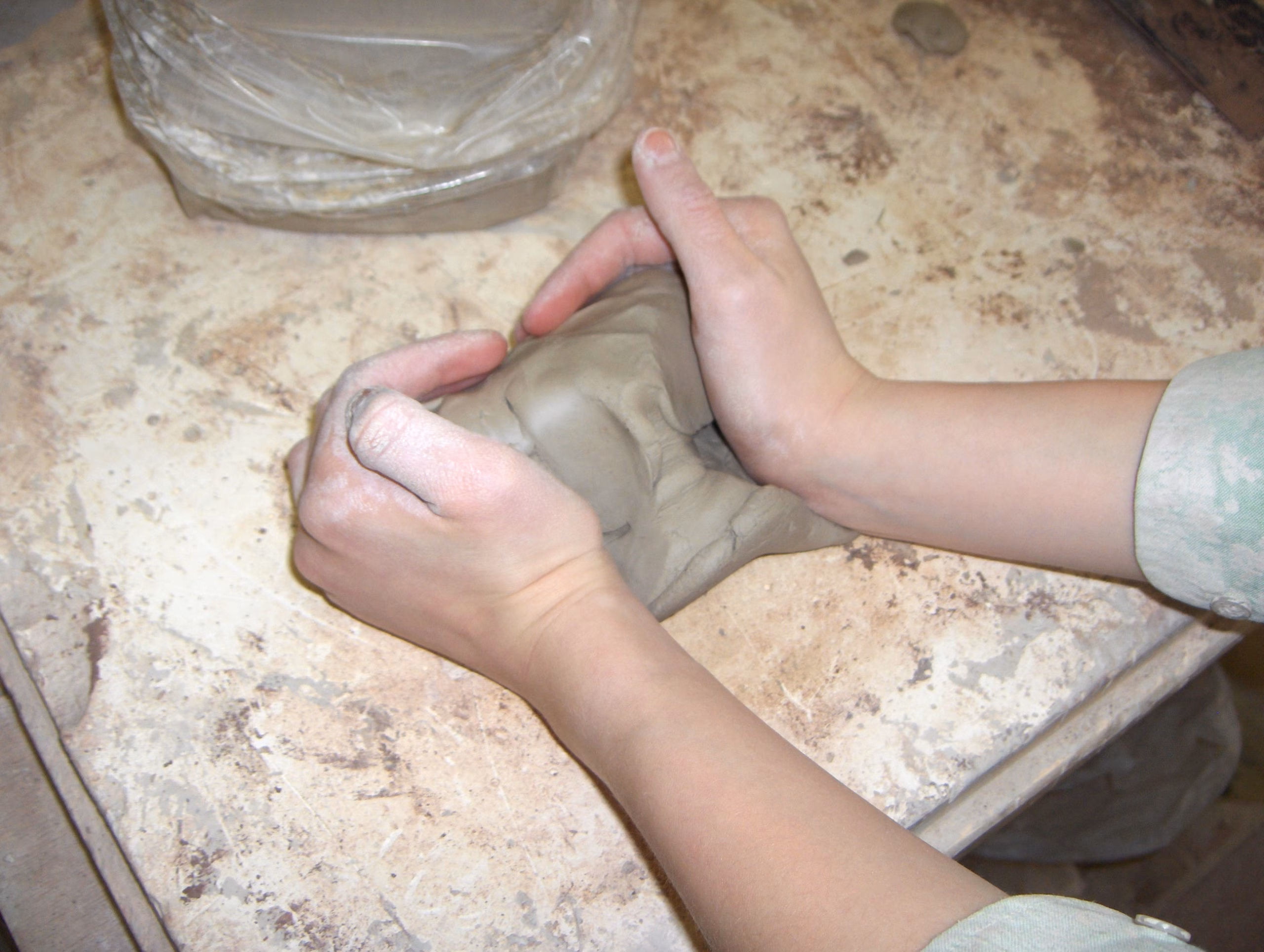

Aprire un nuovo panetto di argilla fresca, sentirne il profumo minerale e percepire sotto i polpastrelli la morbidezza plastica della terra è l’atto fondante di ogni esperienza ceramica. Tuttavia, chiunque abbia provato a tornire un’argilla troppo ruvida, a cuocere una lastra sottile che si è imbarcata come una foglia secca, o a vedere il proprio vaso preferito perdere acqua dal fondo, ha imparato a proprie spese una regola aurea: non esiste l’argilla perfetta in senso assoluto, ma esiste l’impasto perfetto per il tuo specifico progetto, la tua tecnica di formatura e il tuo forno.

Nel vasto universo dei materiali ceramici, la parola “creta” o “argilla” è un termine ombrello che racchiude minerali con comportamenti chimico-fisici radicalmente differenti. Dalla classica terracotta rossa da giardino che cuoce a 1000°C fino al tenace gres vetrificato e alla candida porcellana traslucida che richiedono oltre 1250°C, ogni impasto possiede un proprio ritiro volumetrico, una diversa densità finale e una specifica compatibilità con smalti e cristalline.

In questa guida completa metteremo a confronto le 5 grandi famiglie di argille da modellare, analizzandone temperature di maturazione, percentuali di calo, porosità, granulometria della chamotte e tecniche di lavorazione ideali, per guidarti nella scelta consapevole dell’impasto giusto sul catalogo professionale di Cerama Shop.

1. Tabella Comparativa: Le 5 Famiglie di Argille a Confronto

Prima di scendere nei dettagli di ciascun materiale, ecco una matrice tecnica sintetica che riassume i parametri fisici più importanti da valutare sulla scheda tecnica di qualsiasi impasto:

2. Le 5 Famiglie nel Dettaglio: Pregi, Limiti e Destinazione d’Uso

A. Terracotta e Argilla Rossa per Ceramica (Colorobbia ed Earthenware)

La terracotta è l’impasto ceramico più antico della storia umana. Composta da argille sedimentarie alluvionali ricche di fondenti naturali e di ossido di ferro (Fe₂O₃, solitamente presente tra il 4% e l’8%), assume durante la cottura tra 960° e 1040°C la caratteristica colorazione calda che varia dal mattone chiaro all’arancio bruno.

• I Pregi: Estremamente plastica, docile e morbida al tatto. È l’impasto ideale per iniziare a prendere confidenza con il tornio per ceramica o con la lavorazione a colombino. Richiede temperature facilmente raggiungibili da qualunque forno elettrico monofase domestico, riducendo l’usura delle resistenze e i consumi energetici.
• I Limiti: A 1000°C l’impasto non vetrifica: il corpo ceramico cotto (biscotto) rimane microporoso, assorbendo tra il 10% e il 15% del suo peso in acqua. Non resiste alle gelate invernali all’aperto (a meno che non sia formulata appositamente per ingelività) e, se usata per stoviglie da tavola, richiede smalti che non cavillano per evitare ristagni umidi (vedi la nostra guida sulla differenza tra argilla rossa e stoneware).
• Quando Sceglierla: Vasi per piante (la porosità naturale permette l’ossigenazione radicale della terra), brocche tradizionali, tegole, decorazioni rustiche e sculture per interni.

B. Terraglia Bianca Dolce (White Earthenware)

La terraglia bianca dolce è un impasto a corpo calcareo a bassa temperatura (maturazione a 980°–1020°C). È formulata con miscele di caolino, quarzo, carbonato di calcio e argille biancastre selezionate.

• I Pregi: Il suo colore dopo cottura è un bianco avorio luminoso e immacolato. Rappresenta la tela bianca perfetta per i ceramisti decoratori: su terraglia bianca i colori Colorobbia Hobby Colorobbia (HC), le sottocristalline e i colori Mayco Stroke & Coat risaltano con la massima brillantezza cromatica, senza essere alterati o incupiti dal fondo rosso della terracotta. Ha inoltre un coefficiente di ritiro molto basso (5–7%), riducendo le deformazioni geometriche.
• I Limiti: Ha una porosità molto elevata (assorbimento 12–18%). Un piatto in terraglia con una minima scalfittura o cavillatura nello smalto assorbirà grassi e liquidi di lavaggio. È più friabile rispetto al gres e meno resistente agli urti meccanici sui bordi.
• Quando Sceglierla: Maiolica artistica da parete, piastrelle decorate, bomboniere, vasi decorativi da interno e pezzi da colaggio in stampi di gesso con barbottina liquida.

C. Argille Semirefrattarie e Refrattarie (con Chamotte)

Le argille refrattarie e semirefrattarie sono impasti speciali arricchiti con chamotte (definita in ambito internazionale come grog), ovvero argilla precedentemente cotta ad alta temperatura, macinata e setacciata in grani calibrati.

• I Pregi: La chamotte funge da armatura interna inerte. Mentre l’argilla cruda si ritira durante l’asciugatura, i grani cotti di chamotte non si muovono: questo abbatte drasticamente il rischio di crepe, fessurazioni e deformazioni. Permette di stendere lastre sottili di grandi dimensioni che restano perfettamente piane e sostiene pareti verticali spesse senza che collassino su se stesse. Inoltre, la struttura aperta permette all’umidità interna e ai gas di fuoriuscire agevolmente durante la salita del forno, azzerando le esplosioni da vapore.
• I Limiti: La presenza dei granuli rende la superficie abrasiva. Al tornio, una chamotte grossa (>0.5 mm) taglia i palmi delle mani durante la salita del cilindro; per il tornio si devono scegliere esclusivamente impasti con chamotte impalpabile (0–0.2 mm). Inoltre, i bordi grezzi possono risultare ruvidi al tatto se non accuratamente spugnati o levigati.

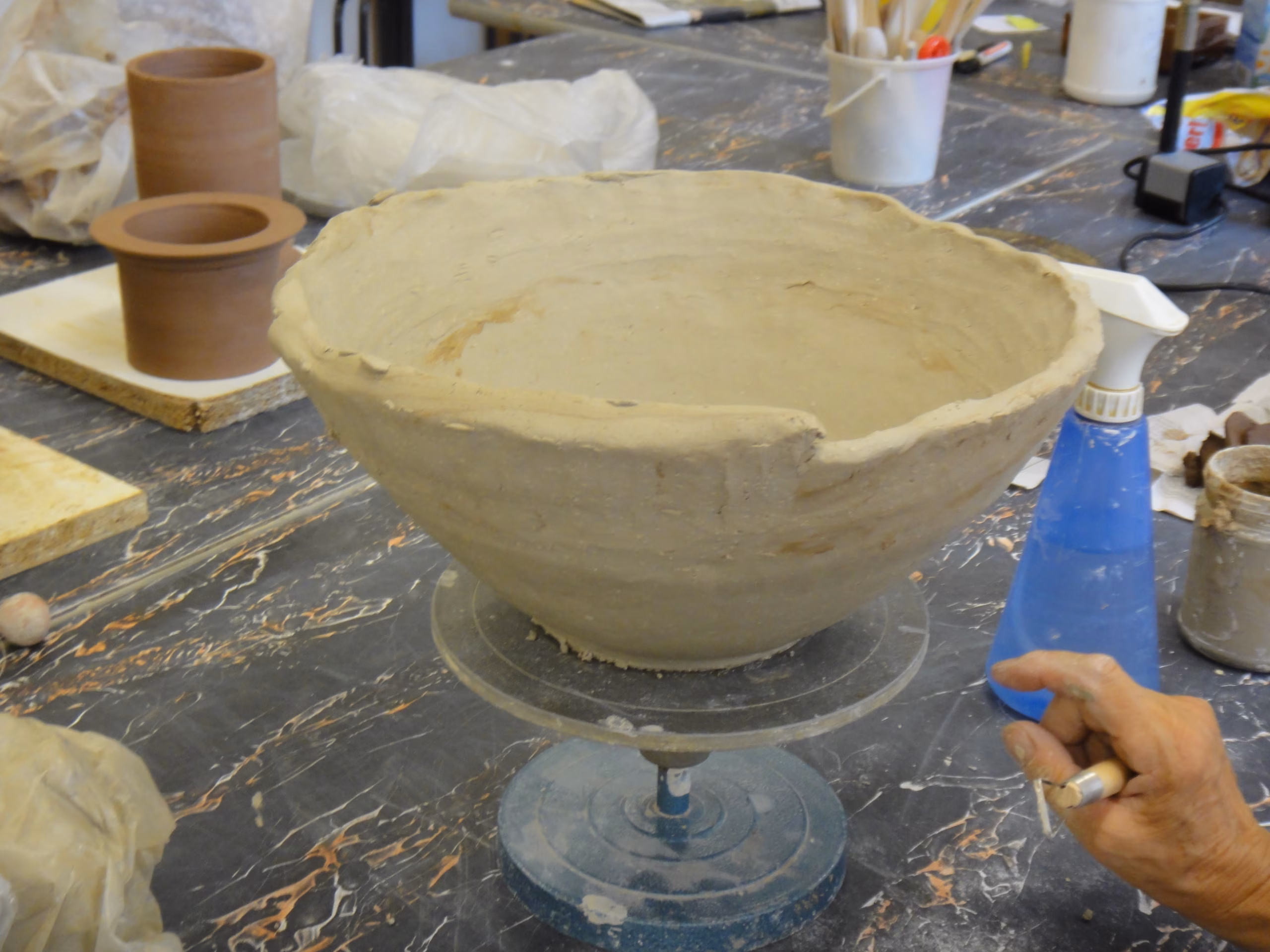

• Quando Sceglierla: Lavorazione a lastra, vassoi da portata, bassorilievi, sculture figurative, trafilatura di manici e profili con l’estrusore per argilla da parete e cottura Raku (dove resiste senza spaccarsi allo shock termico estremo da 950°C a freddo).

D. Gres (Stoneware): che materiale è e perché è il re della ceramica funzionale

Il Gres (chiamato Stoneware nei paesi anglosassoni) è un impasto a base di argille plastiche refrattarie, fondenti feldspatici e quarzo, studiato per cuocere ad alta temperatura, generalmente tra i 1200°C e i 1280°C (cono Orton 5–6 o superiore, come spiegato nella nostra guida alla differenza tra misurazione in coni e in gradi).

• I Pregi: A queste temperature avviene il fenomeno della sinterizzazione e vetrificazione: i fondenti fondono sciogliendo parzialmente la silice e colmando ogni poro microscopico. L’impasto cotto raggiunge un assorbimento d’acqua inferiore allo 0,5%–1,5%: diventa impermeabile per sua natura, indistruttibile, lavabile in lavastoviglie, adatto al forno a microonde e resistente al gelo. È lo standard professionale assoluto per tazze da caffè, piatti per la ristorazione e stoviglie conformi MOCA per alimenti.
• I Limiti: Richiede un forno ad alta temperatura ben isolato. Il ritiro complessivo è elevato (11–14%), per cui ogni manufatto deve essere modellato con dimensioni sensibilmente maggiorate rispetto alla misura finale desiderata. Se la curva di cottura sale troppo velocemente, i gas organici intrappolati nel corpo denso possono causare bolle da degasaggio (bloating).
• Quando Sceglierlo: Tazze, mug, ciotole da ramen, piatti da portata, teiere e sculture da esterno per giardini e terrazzi.

E. Porcellana: Il Vertice della Purezza e della Traslucenza

La porcellana rappresenta il vertice nobile della tecnologia ceramica. Nata nell’antica Cina, la sua formula classica ternaria è composta per il 50% da caolino puro, il 25% da feldspato potassico e il 25% da quarzo, cotta tra i 1220°C e i 1300°C.

• I Pregi: Corpo bianco niveo, compatezza cristallina a frattura conchiforme, zero porosità (<0.1% assorbimento d’acqua). Quando viene lavorata in spessori sottili (1,5–3 mm), la porcellana diventa traslucida, lasciando filtrare la luce con una delicatezza eterea. Alla percussione emette un suono chiaro e argentilino come una campana di vetro.
• I Limiti: È l’impasto più difficile e implacabile da lavorare. Il caolino possiede una plasticità “corta” rispetto alle argille sedimentarie: si disidrata rapidamente, richiede estrema precisione e perdona pochissimi errori. Inoltre, ha una spiccata “memoria di forma”: se una ciotola viene deformata anche leggermente durante la staccatura dal piatto del tornio, tenderà a riassumere quella deformazione durante la vetrificazione termica nel forno. Ha un ritiro eccezionalmente elevato (fino al 15–18%).
• Quando Sceglierla: Tazzine fini da espresso, paralumi per lampade traslucide, gioielleria ceramica, flaconi per cosmesi di lusso e colaggio artistico di precisione.

3. Il Ritiro dell’Argilla: Come Calcolarlo e Compensarlo nel Progetto

Uno degli errori più traumatici per un principiante è creare un coperchio per una biscottiera o un piattino per una tazza, scoprendo dopo la cottura che il pezzo non si incastra più. Qualsiasi argilla contiene acqua fisica (aggiunta per la plasticità) e acqua chimica (legata nel reticolo minerale del silicato di alluminio idrato, Al₂O₃ · 2SiO₂ · 2H₂O).

Le Due Fasi del Ritiro

1. Ritiro in Essiccazione (4% – 8%): Man mano che l’acqua tra le particelle d’argilla evapora a temperatura ambiente, le lamelle si avvicinano tra loro fino a toccarsi. In questa fase (stato coriaceo o secco) il pezzo si riduce sensibilmente. Se l’asciugatura avviene in modo asimmetrico (es. esposta a correnti d’aria o vicino a un calorifero), le tensioni provocano imbarcamenti o spaccature.

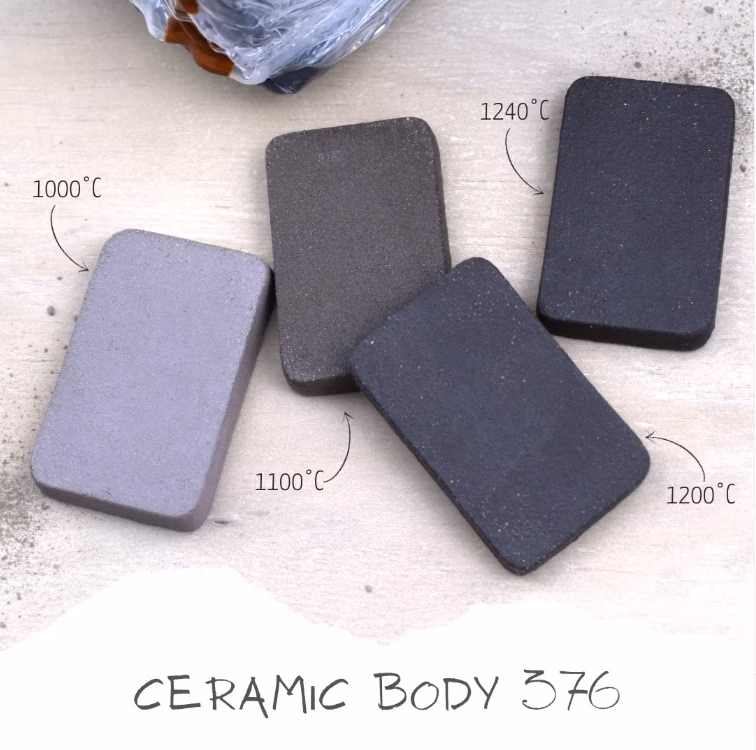

2. Ritiro in Cottura (3% – 10%): Superati i 550°C viene espulsa l’acqua chimica. Oltre i 900°C i fondenti fondono e creano legami chimici; a 1200°-1250°C nel gres e nella porcellana si ha la chiusura quasi totale dei vuoti intergranulari, provocando un secondo massiccio restringimento volumetrico.

Come Creare un “Righello di Calo” (Shrinkage Ruler) in Bottega

Non fidarti mai ciecamente di percentuali generiche: ogni forno e ogni ciclo termico alterano il calo. Ecco un trucco professionale da laboratorio:

1. Stendi una lastra dell’argilla che intendi usare dello spessore di 8–10 mm.
2. Con un righello millimetrato in metallo e un bisturi, incidi una barretta lunga esattamente 100 mm (10 cm) con tacche marcate ogni 10 mm.
3. Lascia asciugare completamente all’aria e misura la lunghezza: se la riga misura 94 mm, il ritiro in essiccazione è del 6%.
4. Inforna il tassello al tuo ciclo di cottura definitivo (es. 1240°C).
5. Misura la barretta cotta: se ora misura 88 mm, il ritiro totale è del 12%.
6. Ora sai che, per ottenere un piatto finale da 22 cm, dovrai modellarlo a crudo con un diametro di: $22 div (1 – 0.12) = 25 ext{ cm}$.

4. La Chamotte: Guida a Granulometrie e Percentuali

Quando consulti le schede degli impasti ceramici professionali su Cerama Shop (come la gamma Goerg & Schneider o Sio-2), trovi sempre due valori fondamentali: la percentuale di chamotte (es. 20%, 40%) e la granulometria (es. 0–0.2 mm, 0.2–0.5 mm, 0.5–1.0 mm). Ecco come orientarsi:

5. Come Scegliere l’Argilla Giusta in Base alla Tecnica di Formatura

Adattare l’impasto alla tecnica di foggiatura è il segreto per lavorare con piacere e senza frustrazioni in bottega:

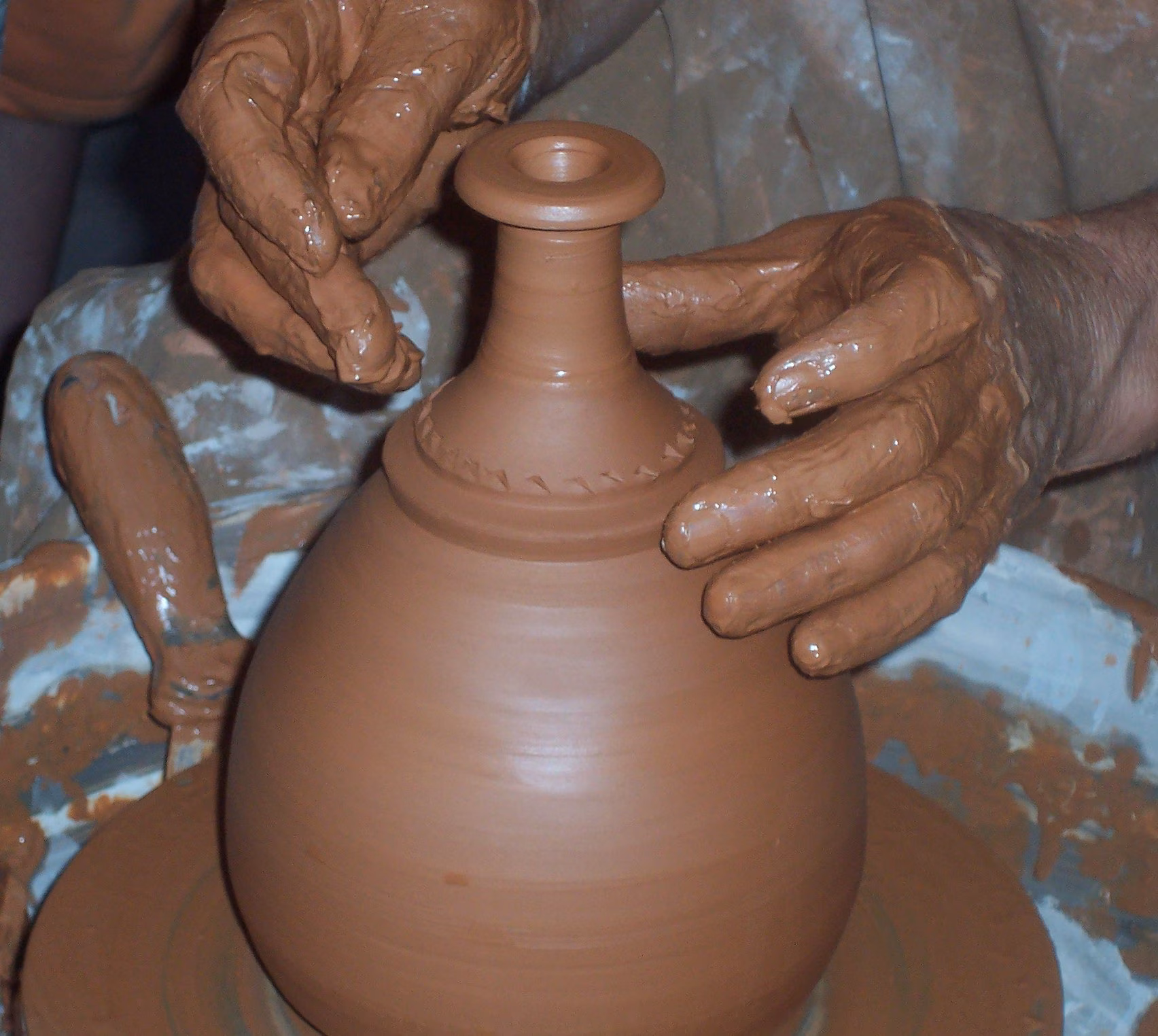

• Se lavori al Tornio: La priorità assoluta è la plasticità morbida unita all’assenza di grana tagliente. Scegli gres lisci da tornitura (come il mitico Sio-2 PRAI per gres bianco, PRGI per gres grigio/beige o Black Ice per gres nero), terraglia bianca morbida o argille con chamotte rigorosamente non superiore a 0.2 mm.
• Se lavori a Lastra o Colombino: La priorità è la stabilità dimensionale contro gli imbarcamenti. Scegli impasti semirefrattari con il 20–25% di chamotte 0.2–0.5 mm. La lastra manterrà la planarità sia durante l’asciugatura sia in cottura.
• Se usi l’Estrusore da Parete (TP-10): Per trafilare manici di tazze o profili tubolari, l’argilla deve avere media consistenza: né troppo bagnata (i trafilati si accascerebbero per gravità) né troppo dura (richiederebbe una forza eccessiva sulla leva). Un gres o una terracotta con chamotte 0–0.2 mm sono perfetti (leggi il nostro tutorial sull’estrusore per argilla da parete e trafile).
• Se realizzi Sculture e Bassorilievi: La priorità è la resistenza strutturale e l’assenza di crepe su spessori differenziati. Utilizza impasti fortemente refrattari con il 30–40% di chamotte da 0.5 a 1.5 mm (come il G&S 209 o il G&S 354).
• Se lavori per Colaggio in stampi di Gesso: Non puoi usare argilla in panetto solido, ma barbottine liquide deflocculate con silicato di sodio o carbonato di sodio, formulate per staccarsi rapidamente dal gesso essiccando in strati uniformi di 3–4 mm.
• Se pratichi la Cottura Raku: Serve un impasto capace di resistere all’estrazione dal forno a 950°C e all’immersione tra segatura e foglie secche. Le argille Raku dedicate (bianche o nere con chamotte al 30–40%) sono formulate con dilatazione bassissima per evitare rotture da shock termico.

6. Compatibilità tra Impasto e Smalto: Prevenire Cavillatura e Sfogliamento

Nel nostro approfondimento clinico sui difetti di smaltatura della ceramica abbiamo spiegato come lo smalto sia un sottile strato di vetro applicato sopra il corpo ceramico. Perché il pezzo rimanga perfetto e integro per anni, il Coefficiente di Dilatazione Termica (COE) dello smalto e dell’argilla devono essere armonizzati:

• Se lo smalto si ritira più dell’argilla durante il raffreddamento: Il vetro si trova sottoposto a forti forze di trazione. Per allentare la tensione si frattura, generando la ragnatela di microfessure nota come cavillatura (crazing). Questo accade tipicamente quando si applicano cristalline ad alta dilatazione su terraglie povere di calce o quando la temperatura di cottura non è corretta.
• Se l’argilla si ritira molto più dello smalto: Il vetro viene compresso eccessivamente. Se la compressione supera la forza di adesione chimica al biscotto, lo smalto si stacca letteralmente a scaglie affilate sui bordi (fenomeno noto come sfogliamento o shivering), rendendo il manufatto pericoloso e inutilizzabile.
• La regola pratica: Abbina sempre smalti formulati per la specifica temperatura del tuo biscotto: cristalline e smalti per bassa temperatura (980°–1040°C) su terracotta e terraglia; smalti e cristalline per alta temperatura (cono 5–6, 1220°–1250°C) su gres e porcellana.

7. I Marchi Leader nel Catalogo Cerama Shop: Come Orientarsi

Su Cerama Shop selezioniamo direttamente dalle migliori fabbriche europee impasti ceramici garantiti, confezionati sotto vuoto in comodi pani da 10 kg o 12.5 kg:

• Sio-2 (Cerámica Collet, Spagna): Leader mondiale nella purezza e lavorabilità. Dalla celebre linea PRAI (gres bianco finissimo per tornio) al PRGI (gres toffee puntinato), fino alle porcellane raffinate Aneto e Begur e alle argille speciali senza cottura Sio-2 PLUS.
• G&S – Goerg & Schneider (Germania): L’eccellenza assoluta per chi cerca impasti tecnici professionali con chamotte calibrata al millimetro. Dalle argille refrattarie da scultura (come G&S 209, G&S 354, G&S 376) agli impasti paperclay e refrattari ad alta plasticità.
• Colorobbia (Italia): La storica tradizione ceramica toscana di Montelupo Fiorentino: terraglie bianche dolci perfette per maiolica, impasti per colaggio e lo speciale Stoneware a bassa temperatura, pensato per chi vuole l’estetica del gres senza superare i 1050°C.
• Argille Plastiche Tradizionali: Argille rosse toscane e venete pronte per modellazione manuale, corsi scolastici e atelier artistici.

FAQ: Le Domande Più Frequenti sulle Argille da Ceramica

Posso cuocere la terracotta rossa a 1250°C nel ciclo del gres?

Assolutamente no! È uno degli incidenti più disastrosi che possano capitare in bottega. La terracotta è ricca di fondenti ferrosi formulati per fondere a 1000°C. A 1250°C l’argilla oltrepassa il punto di fusione: si trasforma in una lava ribollente liquida che cola dalle mensole del forno, fondendosi indissolubilmente con le piastre refrattarie e rischiando di colare sulle resistenze elettriche distruggendole. Rispetta sempre il range massimo indicato sulla confezione dell’impasto.

Come si conservano i panetti di argilla già aperti per non farli seccare?

Se richiudi la busta originale, l’aria residua farà indurire l’impasto in poche settimane. Il metodo corretto consiste nell’avvolgere il panetto in un panno di cotone o asciugamano inumidito, inserirlo in un doppio sacco di plastica spesso (tipo sacchi per macerie o sacchetti per surgelati ermetici) e riporlo all’interno di un secchio di plastica sigillato con coperchio a pressione, al riparo dalla luce diretta del sole.

Si possono riciclare gli scarti di argilla secca e dura?

Sì, finché l’argilla è cruda (non è stata cotta a biscotto) è riciclabile all’infinito! Frantuma i pezzi secchi con un martello in frammenti piccoli come noci, immergili in un secchio d’acqua pulita (il cosiddetto processo di slaking: l’argilla secca si scioglierà da sola in poche ore formando una poltiglia omogenea), rimuovi l’acqua in eccesso in superficie, versa la pasta su un tavolone di legno grezzo o su una tavella di gesso che assorbirà l’umidità, e rimpasta a spirale per eliminare l’aria.

Cosa significa che un’argilla è “corta”?

In gergo ceramico, un’argilla si definisce “corta” quando possiede scarsa plasticità e scarsa coesione elastica: se provi a piegare un rotolino di terra attorno a un dito, l’impasto si fessura e si spacca immediatamente invece di curvarsi morbidamente. La porcellana pura e le argille molto sabbiose sono tipicamente “corte”, mentre le argille sedimentarie ball clay e la terracotta rossa sono “lunghe” e super-plastiche.

Stoneware: che materiale è esattamente?

Lo stoneware (tradotto in italiano come grès ceramico) è un materiale ceramico ad alte prestazioni a pasta compatta e sinterizzata. Composto da argille naturali refrattarie e fondenti minerali (feldspati e silice), cuoce a temperature elevate (generalmente tra 1200°C e 1280°C, anche se esistono varianti a bassa/media temperatura Colorobbia a 1060°C). Durante la cottura subisce una quasi totale vetrificazione che ne riduce l’assorbimento d’acqua a meno dell’1%, rendendolo straordinariamente duro, impermeabile e resistente all’uso quotidiano in microonde e lavastoviglie.

Il gres deve essere smaltato per forza per contenere acqua?

No, ed è questa la sua straordinaria bellezza. Quando il gres è cotto alla sua temperatura di maturazione piena (cono 5-6 o superiore), il corpo ceramico sinterizzato raggiunge un assorbimento d’acqua inferiore allo 0,5%-1%. Una caraffa o un vaso in gres crudo levigato a lisciatoio trattengono perfettamente l’acqua anche senza una goccia di smalto, a differenza della terracotta che trasuderebbe umidità dal fondo in poche ore.

Guide tecniche correlate per approfondire il lavoro in laboratorio:

• Differenza tra Gres, Stoneware, Refrattaria e Raku — Approfondimento terminologico e storico tra impasti e tecniche di cottura.

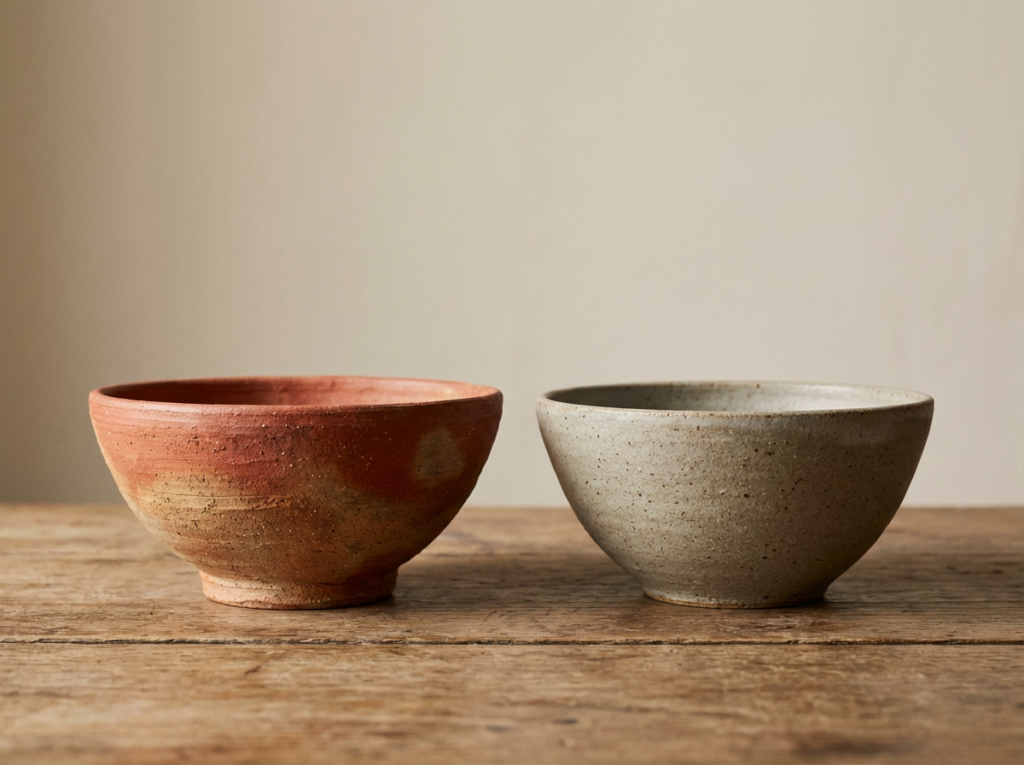

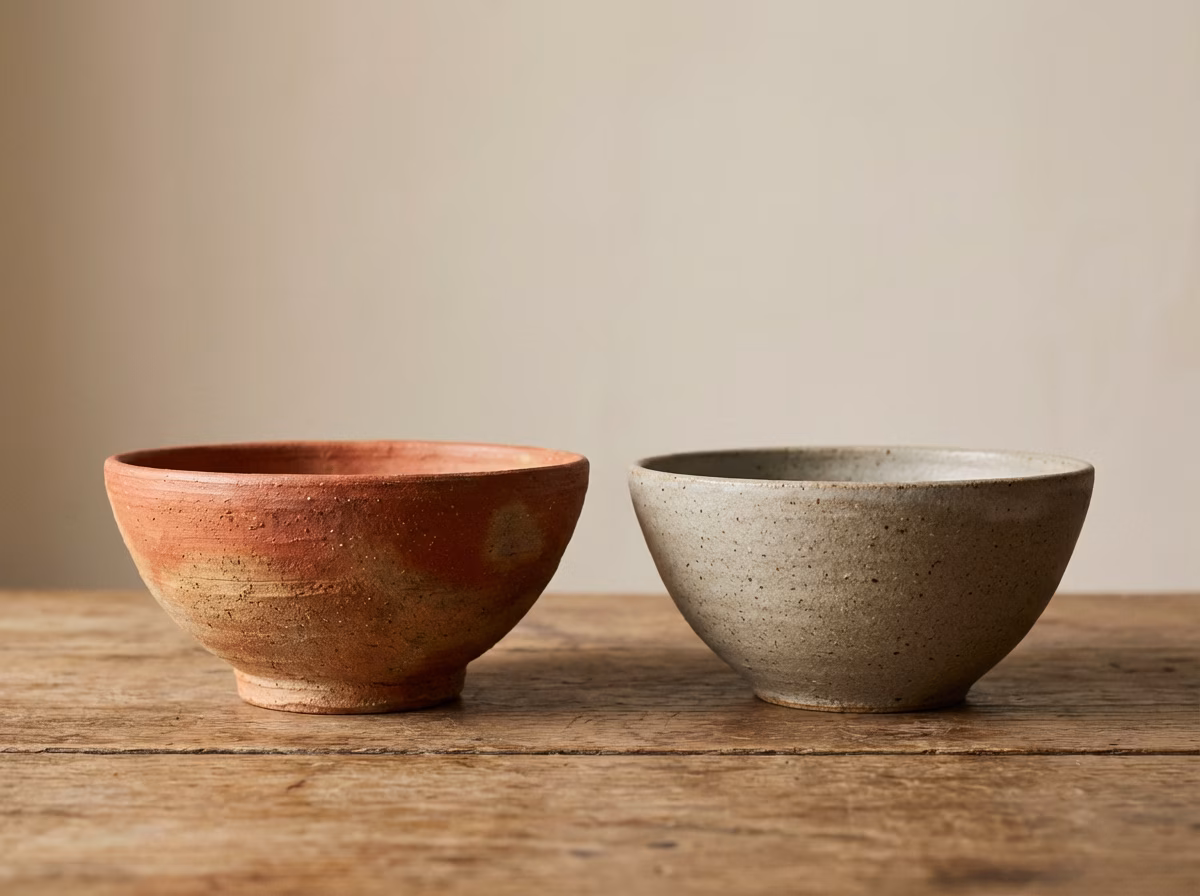

• Argilla Rossa e Stoneware a Confronto — Guida rapida alla scelta tra corpo poroso ed elevata durezza funzionale.
• Guida alla Cottura della Ceramica: Temperature, Curve e Sosta di Soak — Come programmare il forno per biscotto e vetrificazione.
• Difetti di Smaltatura della Ceramica — Come diagnosticare ed evitare cavillatura e sfogliamento da disaccordo termico.
• Smalti Atossici e per Alimenti (MOCA) — Requisiti di sicurezza e idoneità igienica per stoviglie artigianali.
• Estrusore per Argilla da Parete: Guida all’Uso e Trafile — Tecniche di trafilatura per colombini e manici perfetti.
• Catalogo Impasti Ceramici Cerama Shop — Sio-2, Goerg & Schneider e Colorobbia pronti per spedizione rapida in 24/48 ore.
• Argille SIo-2 e Goerg & Schneider (G&S) a Confronto: PRAF, PRNI, Aneto e Impasti Gres Numerati — Tabella comparativa completa per scegliere l’impasto migliore per tornio e scultura.
• Porcellana e Paper Clay: Guida alla Lavorazione e Cottura — Come modellare sfoglie sottili e traslucide senza crepe.
• Colaggio Ceramico e Barbottina: Guida agli Stampi in Gesso — Densità al litro, deflocculanti e sformatura perfetta.
• Come Iniziare a Fare Ceramica a Casa Senza Tornio — Kit attrezzi base, tecniche a lastra/colombino e cottura conto terzi.
