Marte refrattaria 0-0.5 mm SIo-2

• Ideale per sculture e murales decorativi.
• Garantisce eccellenti prestazioni durante l’essiccazione e la cottura.

• Temperatura di cottura: 1100°C-1260ºC*

• Temperatura biscotto: 1000°C

• Contenuto d’acqua: 19 %

• Plasticità (IP Atterberg): 18

• Contenuto di carbonato (CaCO₃): 0%

• Contrazione in essiccazione: 6,6 %

• Contrazione in cottura a 1260 °C: 3,8 %

• Porosità (assorbimento d’acqua) a 1260 °C: 8,6 %

• Resistenza meccanica a secco: 2,1 N/mm2

• Resistenza meccanica cotto a 1260 °C: 31,0 N/mm2

• Coefficiente di espansione termica a 1250 ºC (25-500ºC): 60,8×10^-7ºC^-1

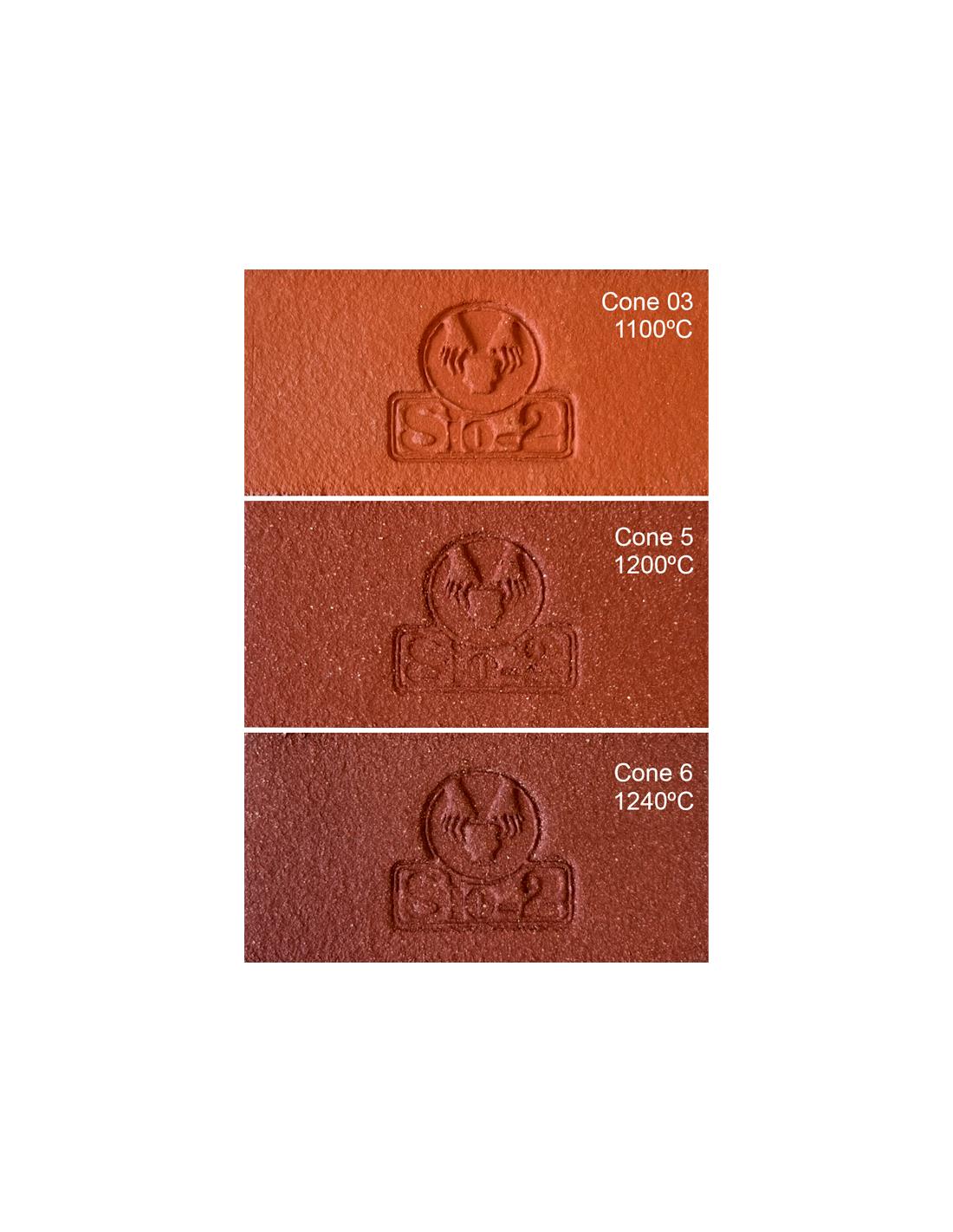

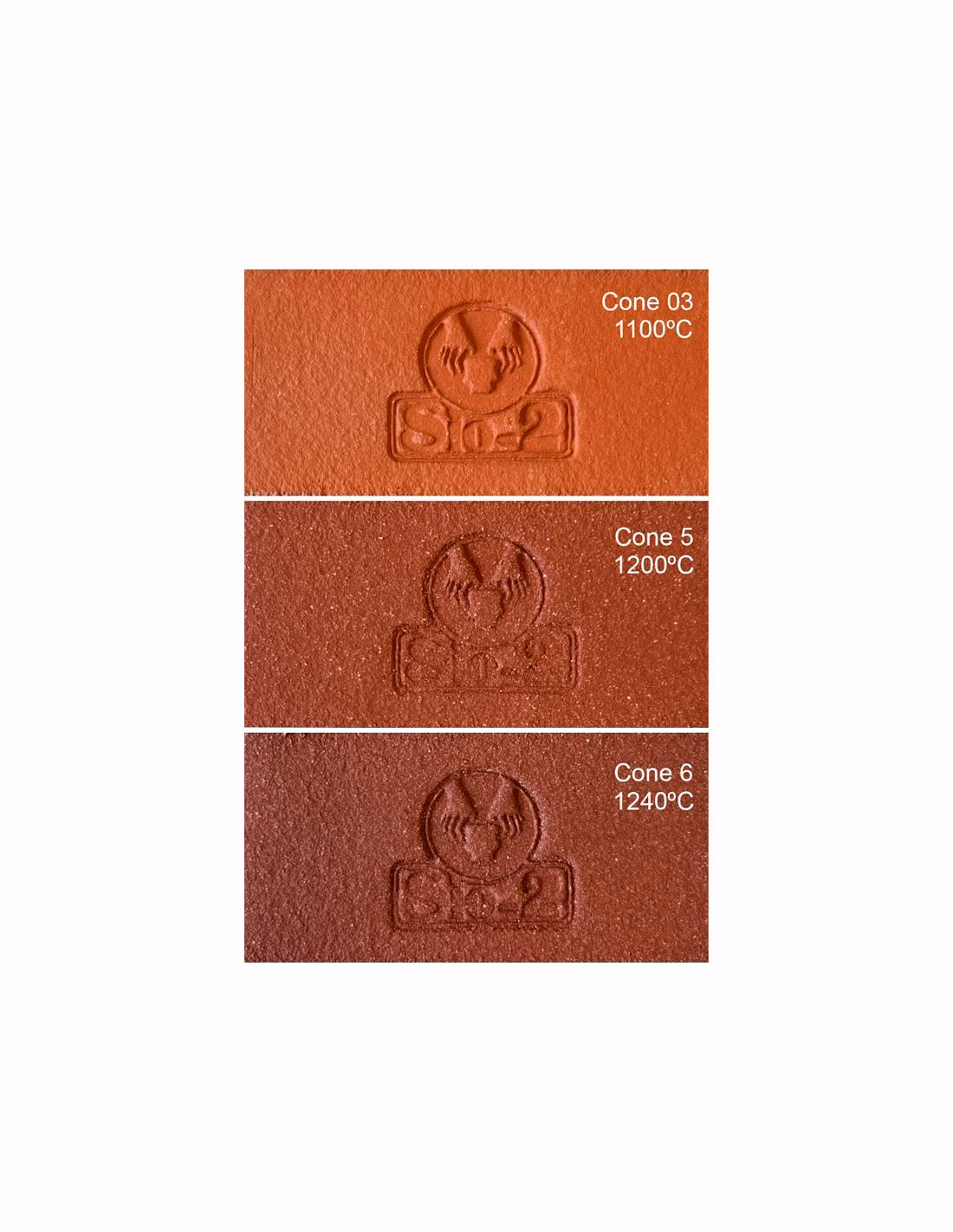

(*) Intervallo di cottura consigliato affinché l’argilla sviluppi le sue migliori prestazioni, sia in termini di caratteristiche tecniche che di sicurezza, in condizioni di cottura convenzionali. I campioni di colore possono mostrare temperature al di fuori dell’intervallo raccomandato per fornire una visione più ampia, ma si tratta di pezzi cotti in condizioni controllate.

• Ideale per sculture e cottura Raku.
• Garantisce eccellenti prestazioni durante l’essiccazione e la cottura.

• Temperatura di cottura: 1240°C-1300 ºC

• Temperatura biscotto: 1000°C

• Umidità (tornio): 17 %

• Plasticità (IP Atterberg): 16

• Calcimetria (CaCO₃): 0

• Contrazione in essiccazione: 5,4 %

• Contrazione in cottura a 1300 °C: 4,6 %

• Porosità (assorbimento d’acqua) a 1300 °C: 4,1 %

• Resistenza meccanica a secco: 2,4 N/mm²

• Resistenza meccanica cotto a 1300 °C: 33.5 N/mm2

• Coefficiente di espansione termica a 1250 ºC C (α25-500 ºC): 59.8×10-7 ºC-1
