L’argilla PA white SIo-2 è un impasto ceramico in bianco chiaro appositamente formulato per modellare, tornire e creare oggetti artistici o funzionali. Grazie alla sua plasticità equilibrata e alla finezza della pasta, offre una lavorabilità fluida e piacevole sia con le tecniche a mano libera sia al tornio.
La formulazione con un bilanciato contenuto di carbonato di calcio conferisce una maggiore stabilità rispetto alle comuni argille bianche, riducendo deformazioni durante l’essiccazione e la cottura. La resa delle superfici cotte è eccellente, con un colore bianco luminoso che funge da ottima base per smalti ceramici classici.

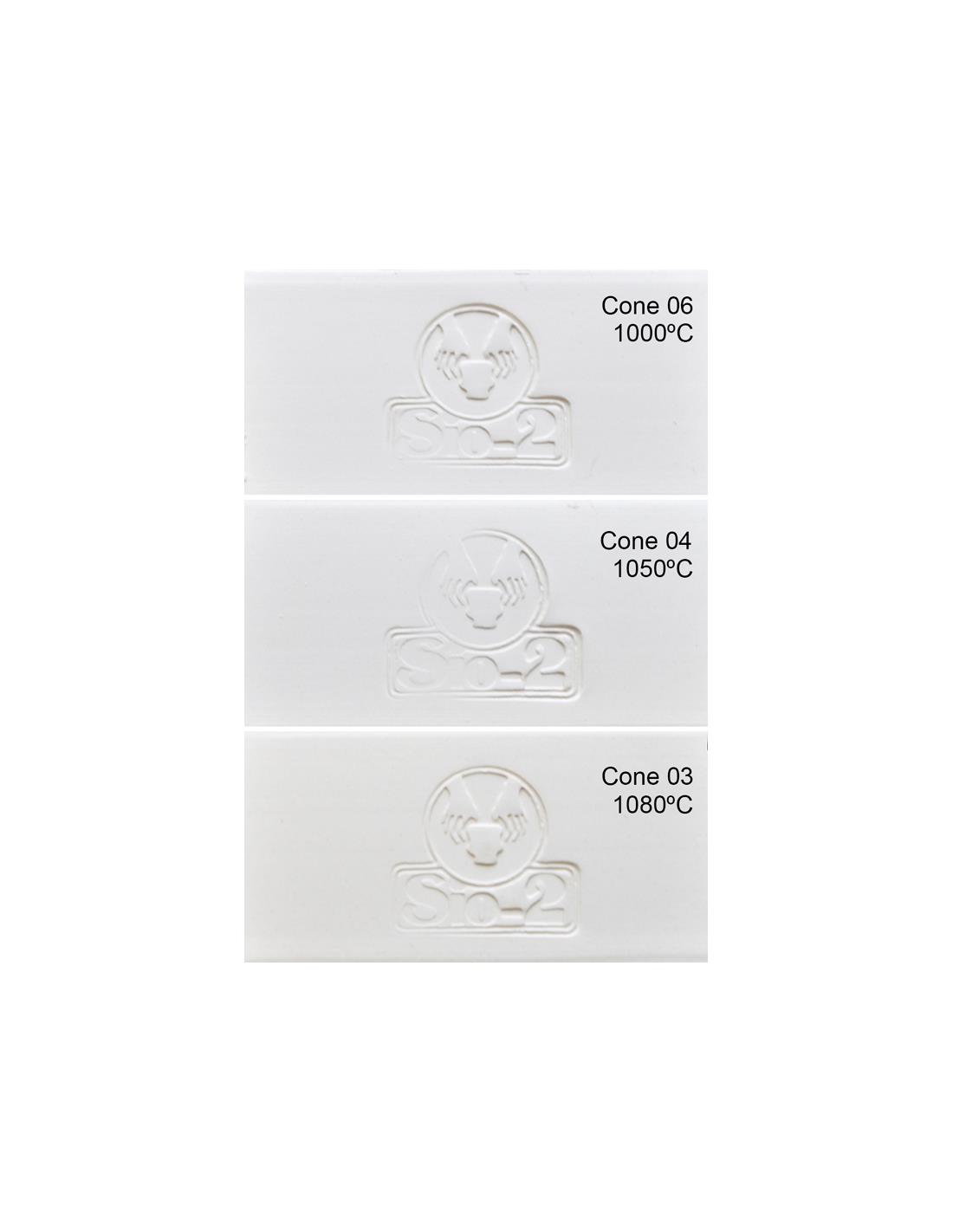

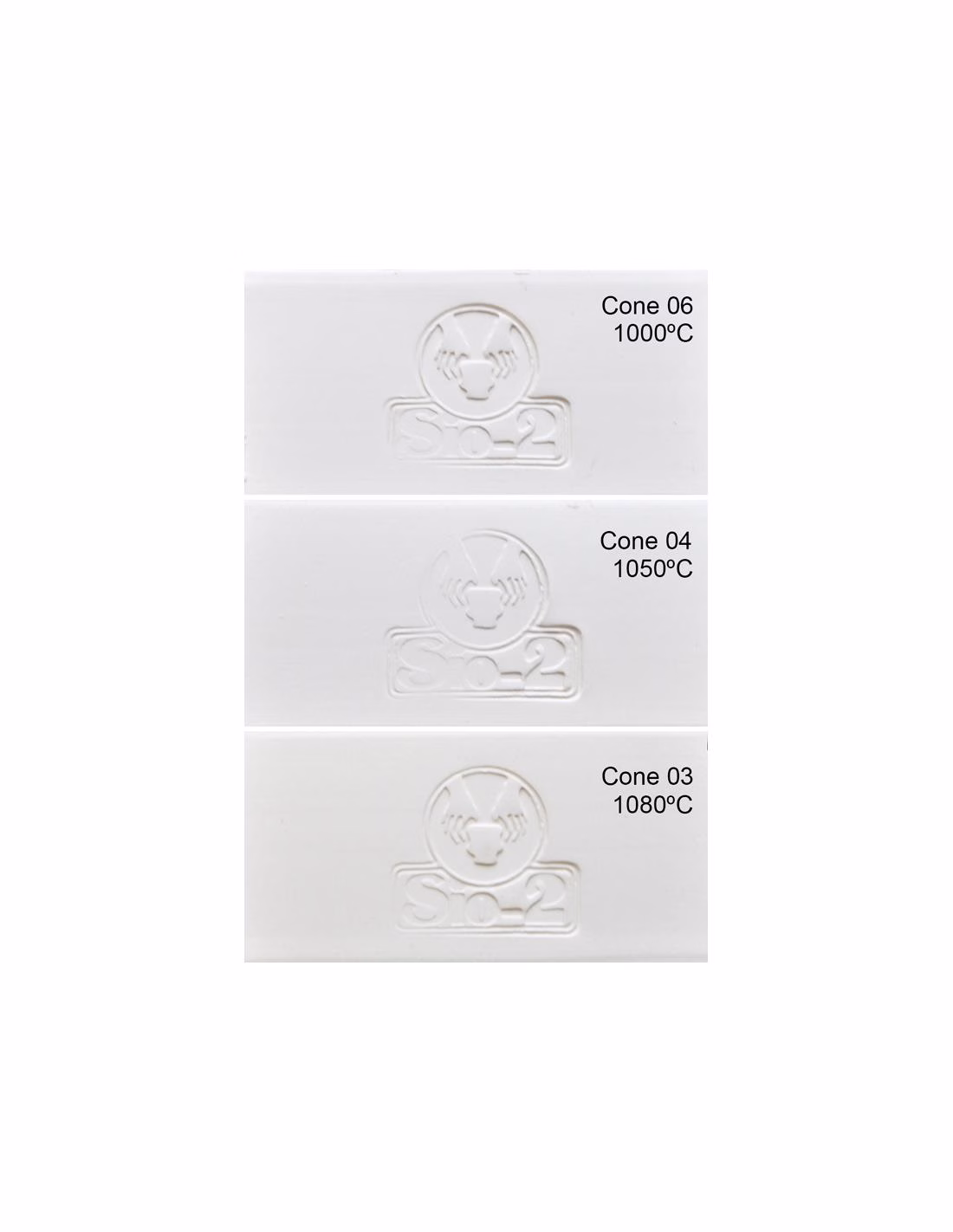

In foto si vedono i colori che si ottengono cuocendo l’impasto alle temperatura indicate.
Bassa Temperatura
Argilla PA White SIo-2
14,00 €
Argilla PA white SIo-2, ideale per modellazione e tornio. Corpo fine e plastico, con ottima stabilità e resa durante la cottura. Perfetta per ceramisti amatoriali e professionisti alla ricerca di un impasto versatile adatto a smalti standard.
Range di cottura: 1050°C – 1080°C.
Descrizione
Informazioni aggiuntive
| Peso | N/A |
|---|---|
| Dimensioni | N/A |
| Formato | 12,5 kg |
| Temperatura di cottura |
Recensioni (0)
Solamente clienti che hanno effettuato l'accesso ed hanno acquistato questo prodotto possono lasciare una recensione.
Temperatura di cottura
- Temperatura di cottura consigliata: 1050°C – 1080 °C
- Umidità (tornio): 20 %
- Plasticità (IP Atterberg): 15
- Calcimetria (CaCO₃): 17 %
- Contrazione in essiccazione: 6,2 %
- Contrazione in cottura a 1050 °C: -0.2 %
- Porosità (assorbimento d’acqua) a 1050 °C: 12,6 %
- Resistenza meccanica a secco: 5,1 N/mm²
- Resistenza meccanica cotto a 1050 °C: 27,8 N/mm²
- Coefficiente di dilatazione a 1050 °C (25–500 °C): 74,5 x 10^-7 °C^-1
Consigli d'uso
Adatta a tornio e modellazione manuale, grazie alla buona plasticità tipica delle argille bianche a bassa temperatura.
- Ottima per oggetti decorativi, stoviglieria e manufatti tradizionali.
Recensioni
Ancora non ci sono recensioni.
